应用
烟道气（CEM）
过程化学气体分析
个人防护
溶剂回收
车辆排放
环境监测
碳氢化合物测量
特点
灵敏度0.1ppm
具备本地或远程点火功能
数字显示样气、燃气、空气压力
电子压力控制
自动的助燃空气切断功能
多量程选择
19"机架安装
数字诊断功能
描述

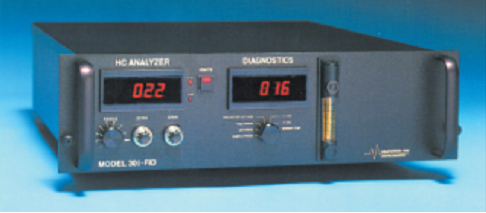

Model 301型总碳氢分析仪是专为在线测量气体样品中的总碳氢化合物浓度而设计，气体样品可以是环境空气，也可以是发动机尾气，也可以是燃烧过程排放的废气。
工作原理
CAI公司的301型碳氢化合物分析仪采用火焰离子化检定器对过程气体中微量的碳氢化合物总量进行连续测量。测量原理基于有机化合物在氢火焰中离解产生离子流。301型的核心是一个火焰离子化检定器（FID）。进入检定器的样气在氢火焰中被加热，碳氢化合物发生离解。被离子化的碳氢化合物在火焰的两个电极间产生电流。该电流对应碳氢化合物的含量，由一精密的电子倍增器测得，生成的信号送至分析仪电子的单元。
METHANE ONLY 选项
“METHANE ONLY”选项提供了测量甲烷和碳氢化合物的能力，面板上具有远程切换开关。可选硬件包括纯化器和三通伐，对于丙烷转化率高于98%。
规格描述
|
量程范围 |
Model 300-2: 双量程（以下8个量程中任选2个）
Model 300-8: 8个量程10，30，100，300，1000，3000，10000，30000ppm |
|
检测方法 |
火焰离子检测器 |
|
重复性 |
+/-0.5% |
|
线性 |
+/- 1% |
|
分辨率 |
0.01ppm(低量程)，其他0.1%ppm |
|
O2影响 |
≤2%FS |
|
CH4影响 |
≤1.3 倍丙烷 |
|
输出 |
4-20mA线性输出 |
|
响应时间 |
T90≤1.5S |
|
样气流量要求 |
4L/min, +/-1L/min |
|
样气压力要求 |
6-25psi |
|
噪音 |
≤0.5%FS |
|
零点量程漂移 |
≤1%/24h |
|
流量控制 |
电子压力控制 |
|
燃气要求 |
40%H2,60%He(100cc/min)或100%H2(30cc/min).燃气压力要求25psi |
|
助燃空气要求 |
＜1ppm碳，净化或合成空气（200cc/min）.空气压力要求25psi |
|
显示 |
3-1/2数字面板显示 |
|
诊断 |
3-1/2数字面板显示和7个位置开关
1．样气压力 2.燃气压力 3.空气压力 4.控制电压 5.+/_15V
6．喷嘴温度 7.纯化器温度 |
