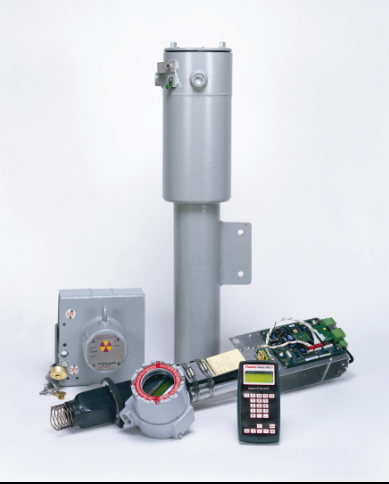

商品大图

【所属类别】 产品代理  美国热电集团(Thermo)
【商品简介】

概述
这种新的Kay-Ray 4790连续γ料位系统提高了非接触核辐射料位测量标准,它运用了微信号处理电子技术,菜单驱动操作接口,稳定的探测器设计,以及目前的HART通讯协议。今天这些技术组合提供了最可靠和最容易使用的料位系统。

γ能量提供一个简单、可靠,非插入式系统监测和控制液体,固体或者悬浮体的料位,不考虑容器的尺寸和量程。因为测量发生在容器的外边,γ射线对于高温、高压、腐蚀性,磨损和灰尘这些影响测量装置的因素不受影响。这种非插入式的方式也能消除操作人员对检测过程进行操作时所受的暂时的辐射影响。

操作原理
低料位γ能量从源罐准直径内发射出来,穿过容器壁,到达容器的另一边的电离室探测器(最多四个探测器),如果容器内充满介质,到达探测器的γ射线转换成数字通讯信号,通过一个标准的三芯电缆到达料位变送器。变送器包括一个菜单驱动本机和一个隔离4-20aA DC输出信号,用于操作接口和料位指示,所有信号处理和系统诊断均在变送器内完成。

特点和优点
l         非接触和非插入设计构成Kay-Ray4790是理想的用于磨损、腐蚀性的,高压和高温的环境。
l         NEMA 4X变送器外壳环境为HLT电子学,简单、容易使用菜单结构可以在瞬间进行Kay-Ray4790的设置。
l         采用了先进的数字通讯技术,在监测器和变送器两者之间保证毫不困难的自由操作,当有故障出现的时候,HLT简单的问号可以快速识别。
l         HART精确的通讯可使设置和校准轻而易举地完成。
l         FMRC和CSA确认可以用于危险环境和大多数环境的安装。
l         Kay-Ray4790的电源电压从90到264V AC或18到36V DC提供几个交替方式去适应你对电源的需要。
l         所用探测器的长度范围到10ft(3050mm),一个累计40ft的量程是可以实现的。

HLT变送器
这种H系列料位变送器(HLT)是可靠的,灵活和容易使用。可靠的提高应归功于微处理器和数字通讯在探测器两者之间的应用。数字信号处理消除振动和探测器上的原始信号输出的电噪声的影响。
软件允许用户去选择预先定的一个工程单位(英尺、英寸、米、厘米、满量程的%)或他们自己测量的专用单位,用户也能选择一个标准使用,或者适当的时间常数去补偿。用于快速料位轨迹。轻松的校准来源于菜单驱动。“填空”菜单接口以及背景光4线。LCD显示每行20字符,驱动提示用英文显示快速指导用户必须通过这个步骤去设置、校准和操作系统,所有同样的校准和通讯作用能用到HART通讯遥控完成,用户能够根据容器外形绘制一个10点校准的曲线图。
NEMA 4X变送器得到FM和CSA承认控制室为安装:包括非易失性存贮器,多重输入电源范围和自诊断不断地修正系统状态到HLT变送器的LCD显示,如果发现错误,一个信号出现在显示器的右上边角落,用户只需简单地按状态键去显示错误状态信号。

探测器
由于探测器经常暴露在恶劣的环境下,不锈钢探测器用于工厂安装FM和CSA防爆认证已许可。
主要技术指标
精度:量程的±1%
稳定性:漂移小于放射性绝对值的±1.0%,每过6个月改变一次。
保证期:2年。
电离室探测器
多路探测器:向上至4个探测器可以使用供电电压/消费。
供电来自变送器
操作温度范围:-13℉到140℉(-15℃到60℃)
湿度:10到95%RH non-condense
现场最小操作射线剂量:0.2mR/hr
外壳:ANS1300系列不锈钢
接线:
2个NPT导管穿入
输出:3芯专用电缆用于数字通讯到HLT变送器,在多路探测器安装时,每个探测器连接的导线是平行的。
连接电缆:探测器和变送器之间的最大长度2500ft(763m)。
标准的三个连接器:屏蔽(Belden 模式9365)
工厂共有(FMD)认可的,用于
防爆:
Class I,Division 1,Group B,C,D

防灰尘点燃:Class II,Division 1,Group E,F,G
非易燃:Class I,Division 2,Group A,B,C,D
       NEMA-4x加拿大标准协会 CSA
防爆:Class I,Division 1,Group B,C,D
      Class I,Division 2,Group A,B,C,D
