高速热值仪

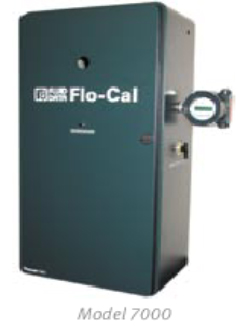

商品大图

【所属类别】 产品代理  美国热电集团(Thermo)
【商品简介】

描述
美国FLUID DATA公司FLO-Cal热值仪,在线测量可显示热值、华比指数、比重三种数值,分为通用型、低热值型及隔爆型,满足了不同客户的不同要求,尤其适用钢厂等复杂而多变的作业环境。其精密而优良的质量,无论在国际还是国内市场都赢得了众多的赞誉。
操作模式
    Flo-Cal有两种基本操作模式:华比值和卡路里值。华比值是对燃气的实际热值的测量;卡路里值是在标准状况下对气体的总热量的测量。它们的关系是:

操作原理
样气和助燃空气在严密的控制条件下进行燃烧并被精确的测量。(请看功能表。)当样品气的热值改变时,热膨胀元件的变形不一样,从而将位移信号通过喷嘴挡板机构转化为压差信号,控制空气流量,利用进入空气的多少,来平衡腔室温度,空气的流量通过压力变送器转化为相应的电信号,与热值相对应。
智能压力变送器把压力转换成输出信号(4~20mA或者Mud bus协议)来适用于不同的测量范围。就地显示便于维护需要。
由于机械故障、电气故障或者样气和助燃气的不足,致使火焰熄灭,电磁阀将切断样气的供应。当所有的条件具备时,电磁阀打开,炉子自动点火。
说明
操作模式
卡路里值方式或者华比值方式。两种操作模式均可选择BTU/scf,MJ/Nm3, or Kcal/Nm3等测量单位。

量程
低量程:<1500 BTU/scf
高量程:>1500 BTU/scf
(量程范围内最高值是最低值的两倍)

精度
低量程时为满量程的± 1.0%
高量程时为满量程的± 1.5%

重复性
低量程时为满量程的± 1.0%
高量程时为满量程的± 1.2%

线性度
低量程时为满量程的± 1.0%
高量程时为满量程的± 1.2%

响应度
低量程:当大于满量程的30%时为1.5秒(达到最近数值的90%),加上脉冲传送时间
高量程:当大于满量程的30%时为3.5秒(达到最近数值的90%),加上脉冲传送时间

环境温度
10-40℃,必须控制在±5℃这一范围内

取样
7000型:在3到5 psig(0.21到0.34 Barg)时
为500到2500 ml/min(取决于气体热值)
5000型:在3到60psig(0.21到4.14 Barg)时
为500到2500 ml/min(取决于气体热值)

公用气体
仪表风:在2.5到6.0 SCFM(71到170 L/m )时为
- 60到125 psig(4.14到8.62 Barg)干燥,无油
对于7000方式,可选用风机装置

电源

120 VAC ± 10%, 60 Hz 功率为 600 Watts
可选 230/60,100/50, 120/50,230/50

防爆区域
7000型:普通用途
5000型:NEC Class I, Div 1,Groups C & D - 防爆;
NEC Class I, Div 1,Groups B,C&D - 防爆,
CSA正式批准;防火 CENELEC Zone1,
IIC范围(最终未决的SIRA认证)
安装
设计为壁装,没有后开门需要,
顶部需要自由通风
重量
7000型 –
大约150 lbs. (68 kg)

5000型 –

大约550 lbs. (250kg)
尺寸
7000型 –
42 x 22 x 15 英寸(107 x 56 x 38 厘米)
5000型 –
 77 x 38 x 27 英寸(190 x 95 x 68 厘米)

特点
快速响应和连续测量
华比值和热值两种方式
维护和校准简便
可靠性高
Modbus RS-485网络通讯
直流4-20mA连续输出

运用微处理器进行自动计算

火焰安全自动互锁
普遍适用包括防爆区域
特殊重力测量可选
超过20年的在线测量经验
应用
炼油和石化燃气监测
炼钢(焦炉和裂解炉)
裂解炉和锅炉控制
EPA的燃气控制
液化石油气和空气的混合物
现场贮气监测
附加选项
A.热值测量用恒体积泵
B.自动标定用的自动切换系统
C.用于宽范围测量或低质燃气情况的集气系统
D.辅助加气系统,针对不易点燃的燃气
E.过程气温度调节系统及现场安装用的专用柜体
F.CSA 认证
G.比重测量
H.低压气源用泵
